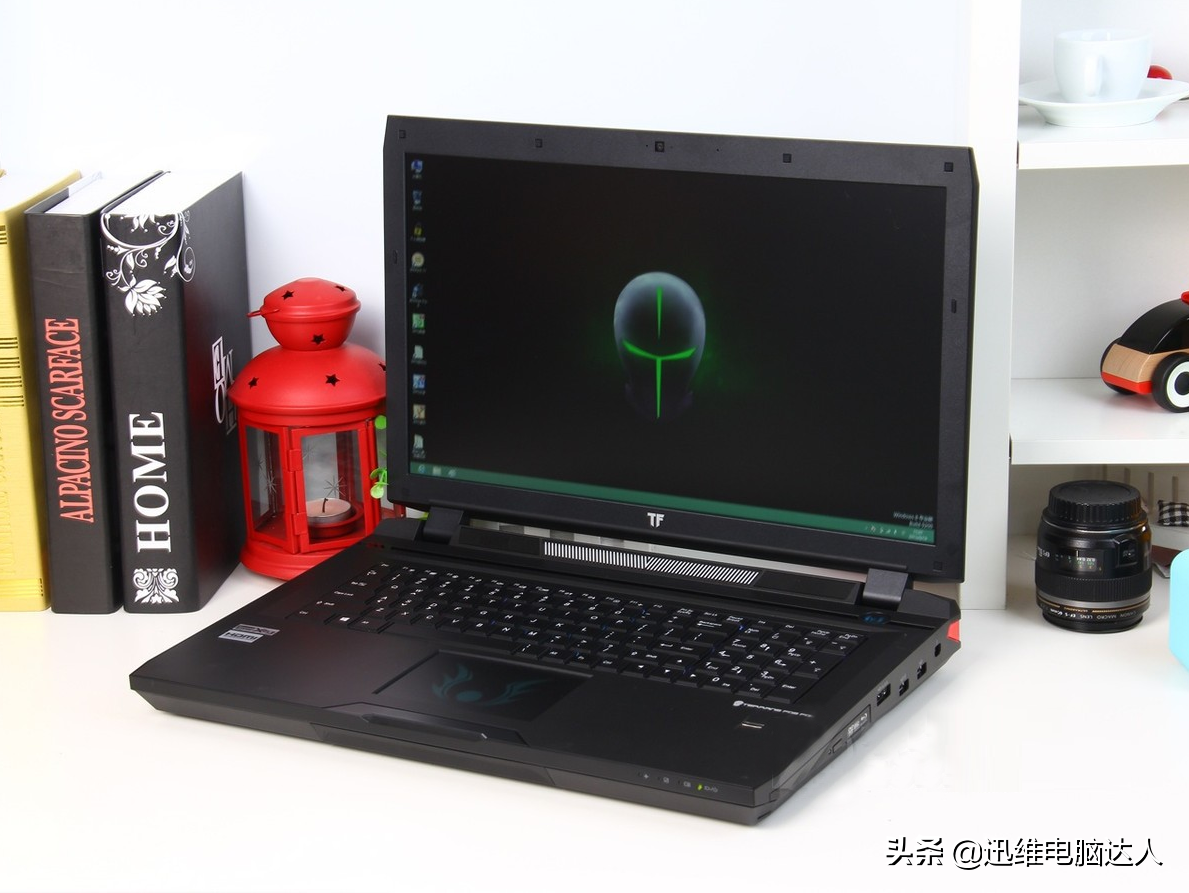

客户送修的一台游戏战斗机——未来人类X911，蓝天模具准系统， I7-6700K台机标压CPU，DDR4 32GB，Nvidia Geforce GTX 1070 8G双显卡，简直就是吃鸡神器，游戏中的战斗机。客户为了追求更完美，私拆酿成了悲剧，导致主板冒烟，人为烧坏。究竟是怎么回事呢？下面随小编一起来看看吧！
故事的开始是这样的~
客户觉得双显卡1070打游戏时没有单卡好，且费电，自己动手拆副卡时，未断开内置电池，又使用了劣质镙丝刀无磁性，导致拆装过程中一颗镙丝掉在了CPU供电MOS管附近，瞬间有一股轻烟冒出，结果！结果！结果就悲剧了！
开始全面检查，分析故障点~
论坛里下了图纸，全板供电、主电压、电感对地打值未发现明显短路的地方，显卡和CPU的对地值比较低，几乎接近于0，实测在002-005左右。
通电待机0.005，上电到1.3停止，中间电流跳变一次。取掉内存电流0.9，先假设它内存过了。
上电这么高电流难不成亮机了？错！离亮机的路还任重而道远！

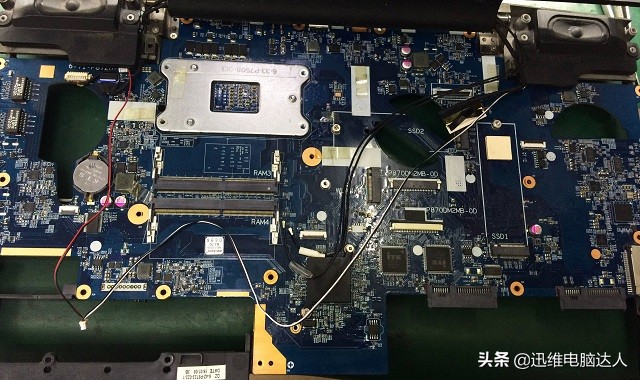

通电测试，除CPU核心供电PL8、9、10、11没有出来，其它主电压都出来了。重点还在CPU这儿，毕竟客户自己拆机时镙丝是掉在CPU附近的。

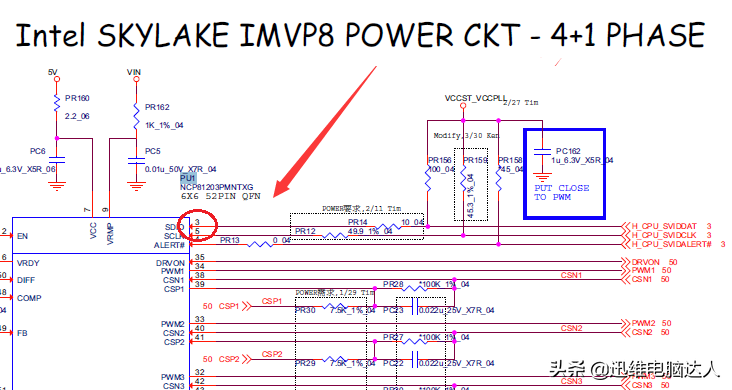

打开图纸找到了CPU供电单元，3PIN H_CPU_SVIDDAT、5PIN H_CPU_SVIDCLK这两个信号都没有。

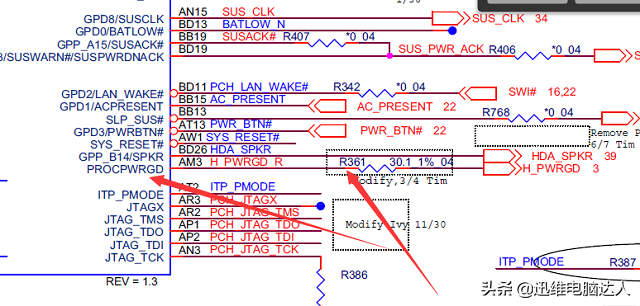

测CPU发出SVID信号的条件，PROCPWRGD南桥端R361无正常发出，难道南桥芯片挂了。

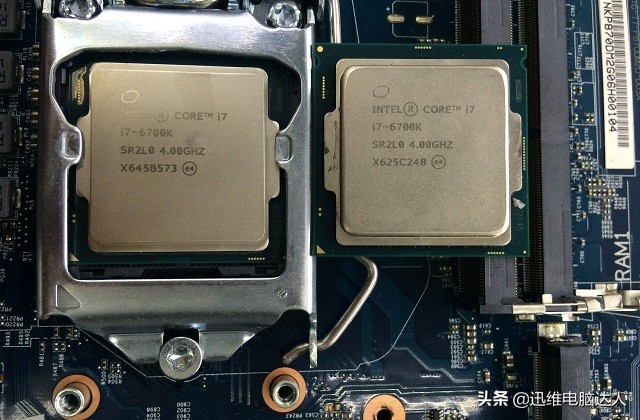

更换同型号CPU测试，虽然CPU没短路，但确定是挂了，点不亮。
先查南桥条件为何不发出Procpwrgd信号？

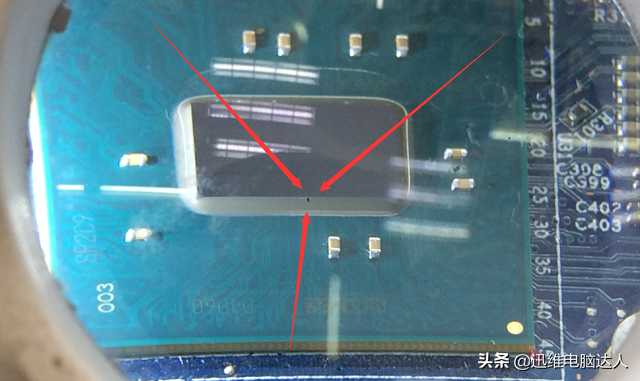

打开南桥上面的小散热片，发现南桥核心边上有一小黑点，以为是灰尘，但怎么也擦不掉，intel大品牌的公司还会有这样的残次品？拿镊子一戳，里面黑的越来越多，看来这南桥肯定也烧坏了。

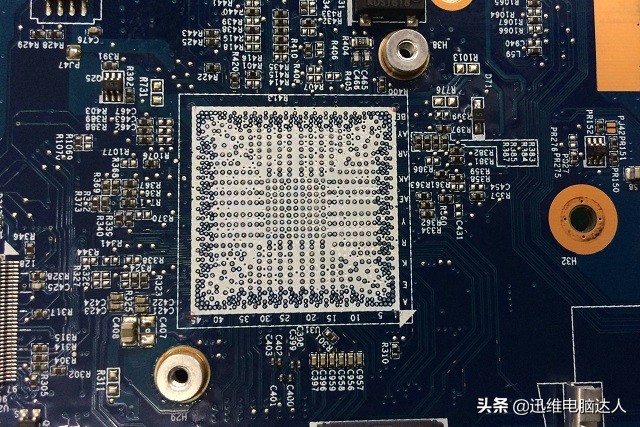

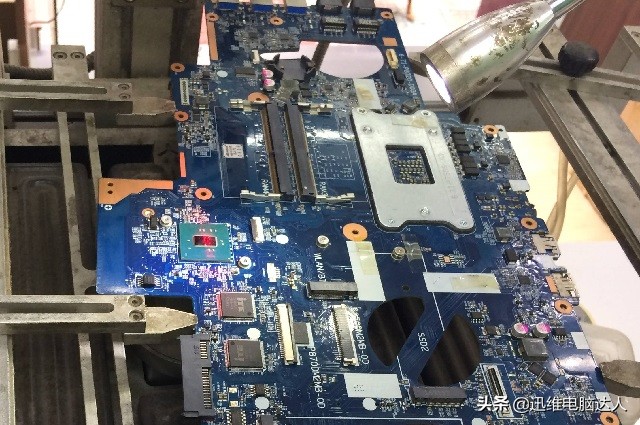

找了一个一样的Z170 SR2C9，半个小时的时间，南桥上BGA一切顺利。

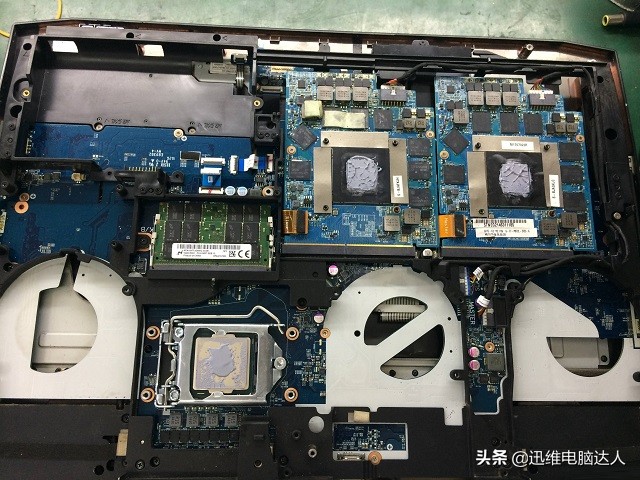

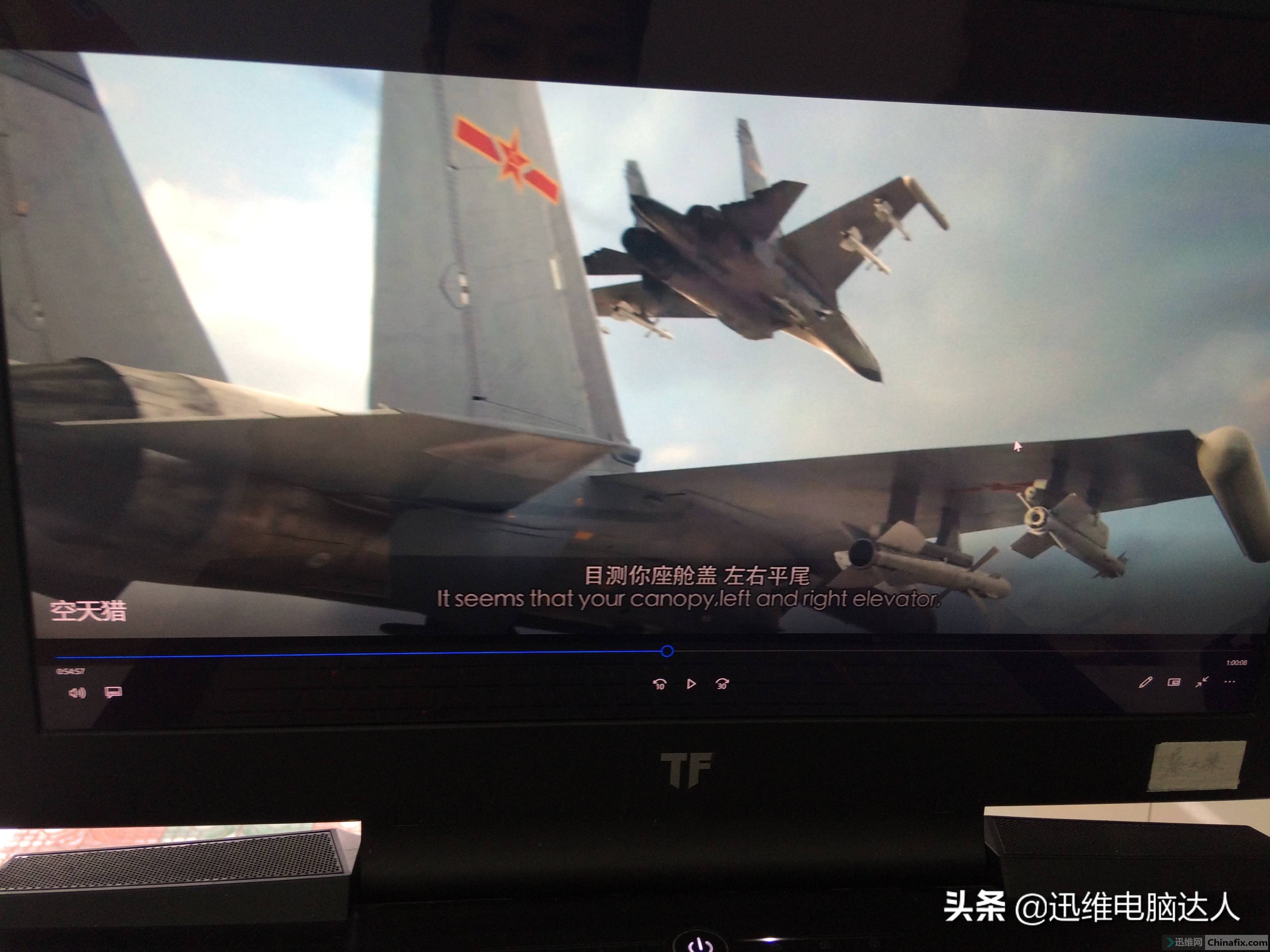

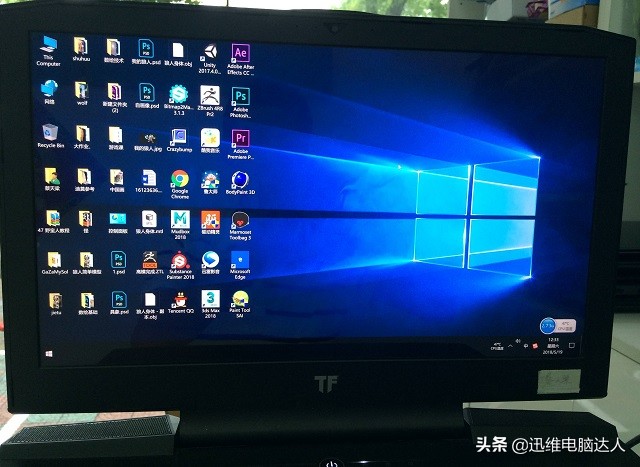

找了个G4400 CPU，装好CPU散热片，两块独显和散热片上电电流上去了，大概多等了30秒左右，亮机。
亮机慢看来还得搞ME才行。
换南桥，换CPU，这下客户要大出血了，跟客户沟通后以XXXX价格同意维修，维修到此结束。
拆机有风险，维修须谨慎。
本案例由迅维会员（yvhai2010）提供，未经允许严禁转载！
