充电头网拆解报告 第700篇

苹果自从去年就已经开始给iPhone配上了USB PD快充，今年的三款新机同样支持快充功能，但是即便如此，苹果官方并没有将标配充电器的功率升级，而是继续沿用5V/1A的标准，这也被很多用户诟病。

苹果5V/1A充电器作为一款经典的产品，用料和做工到底怎样呢？此前已经跟大家分享了港版5V/1A充电器、美规5V/1A充电器A1385两款充电器的拆解，本次继续为大家带来的国行5V/1A充电器A1443的拆解。

一、国行5V/1A充电器外观

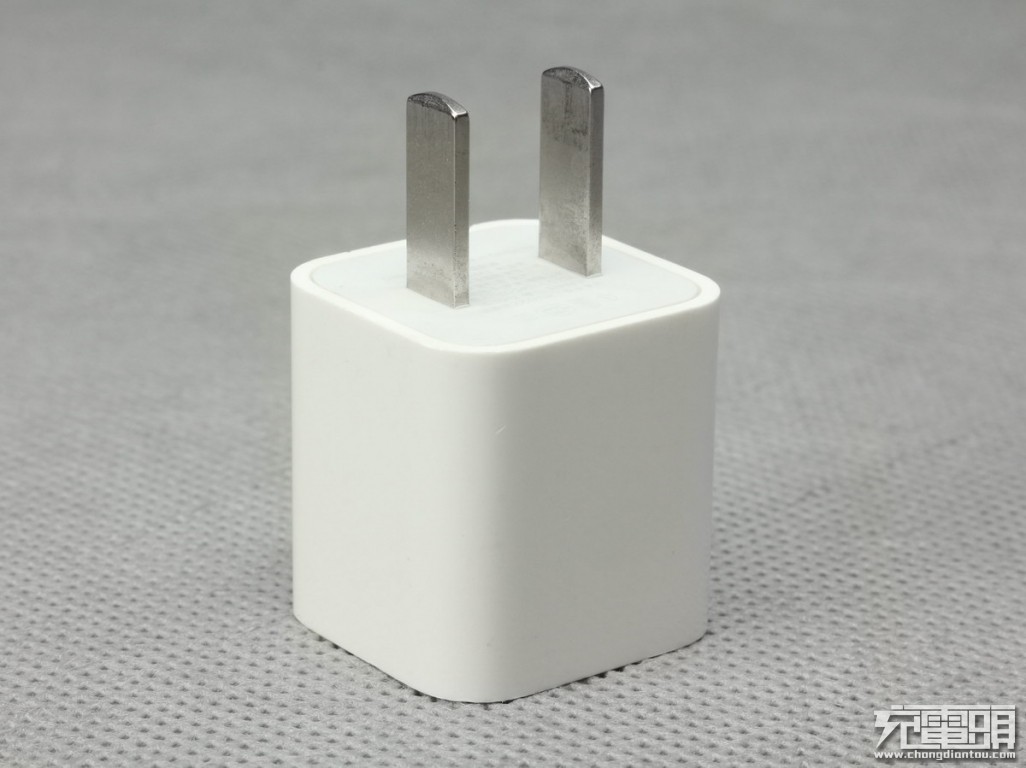

经典的白色方块状外观，非常小巧，便于携带。除了充电器的插脚之外，其他与美规版本基本一致。

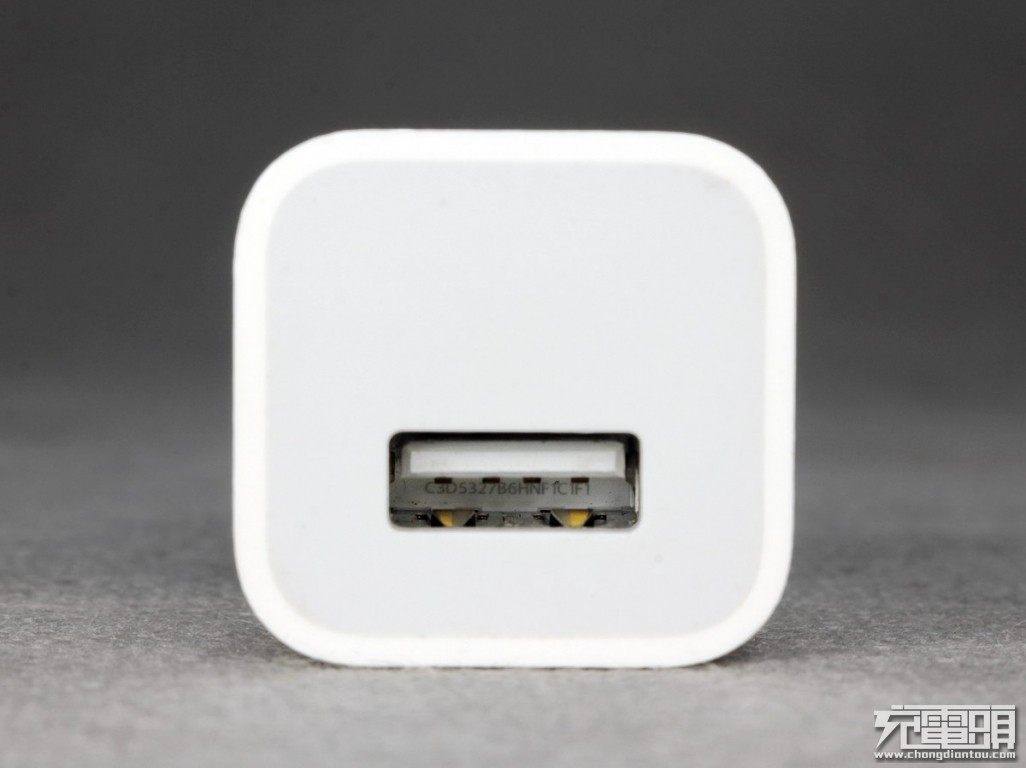

USB-A输出接口特写，母座内有丝印喷码“C3D5327B6HNF1C1F1”。

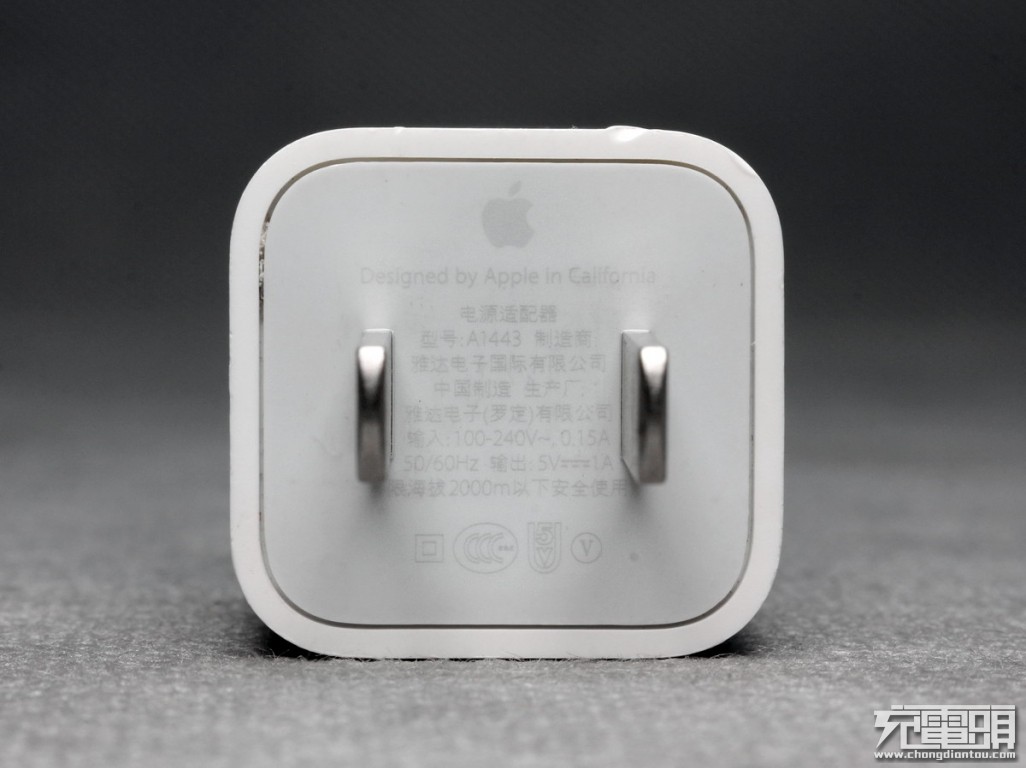

参数方面，产品型号为A1443，支持100-240V~50/60Hz 0.15A输入，支持5V/1A输出，充电器已经通过了CCC等认证，可以通过V（5）级能效。充电器生产厂商为雅达电子（罗定）有限公司。

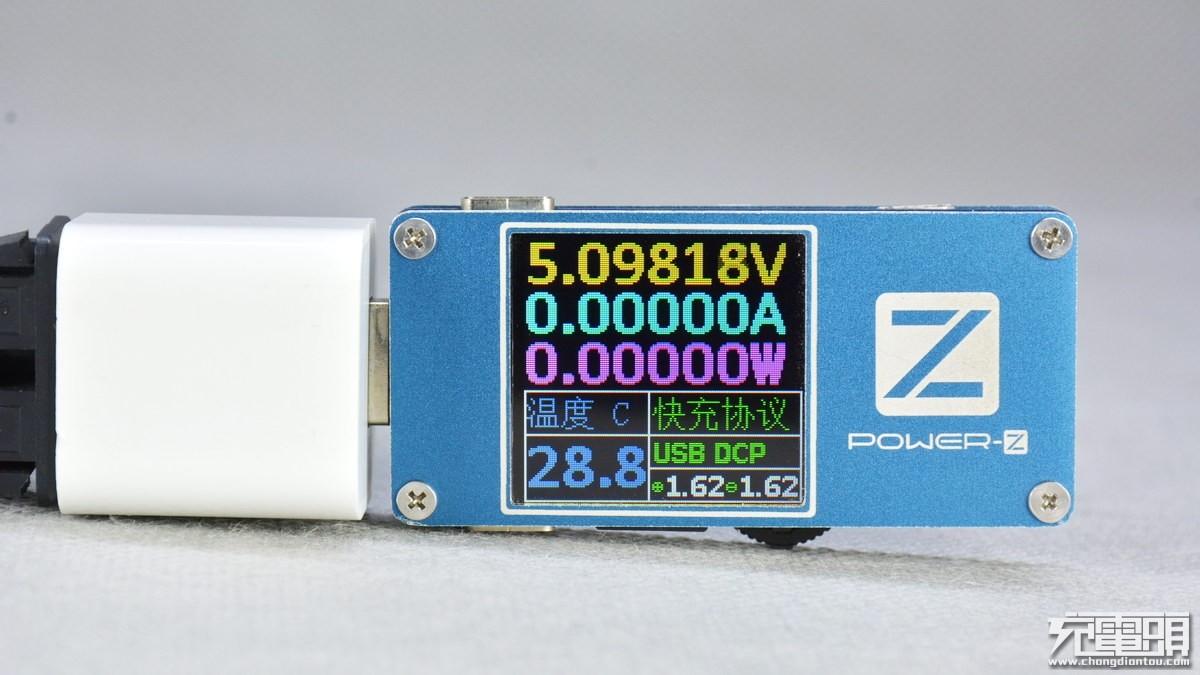

使用ChargerLAB POWER-Z FL001SUPER检测充电的待机电压约为5.09V。

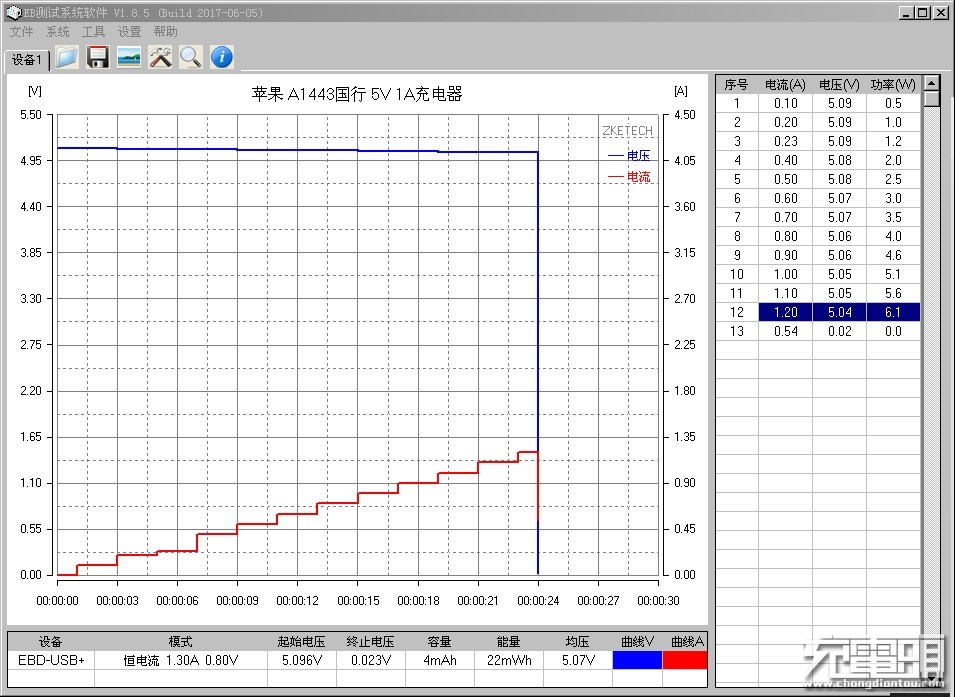

通过步进测试得知，充电器在5V电压下的最大功率为6.1W。

二、国行5V/1A充电器拆解

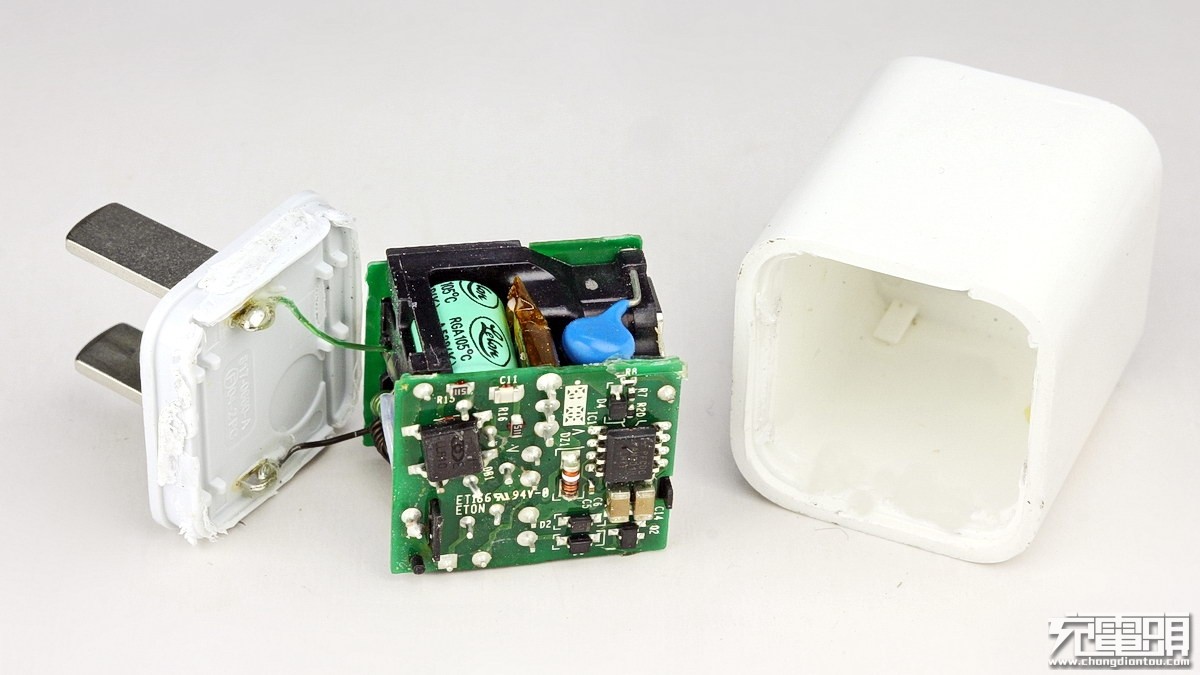

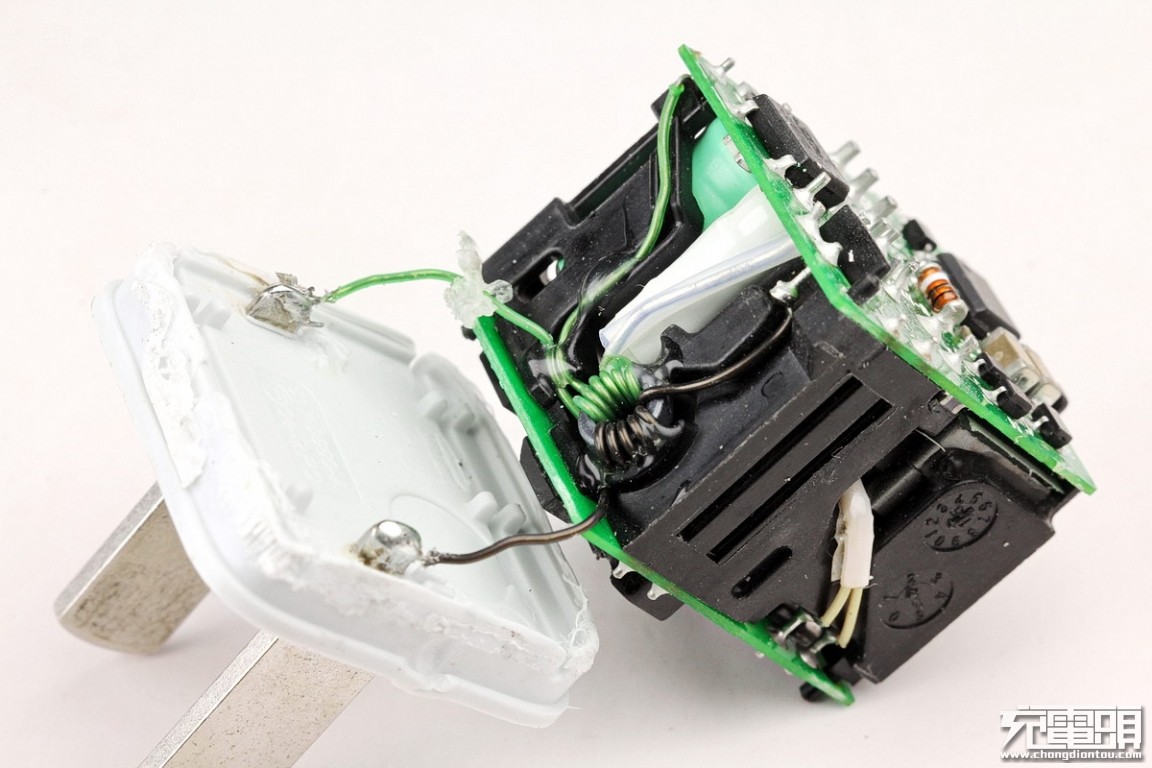

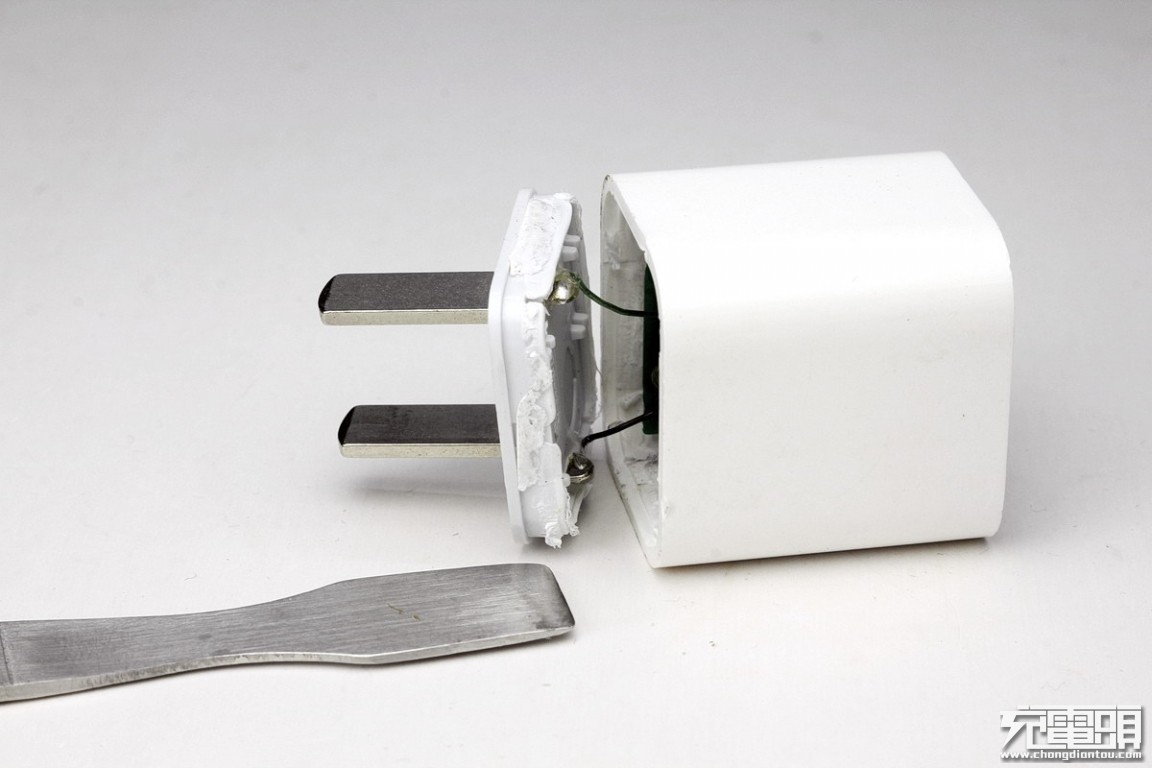

从充电器的AC插角侧撬开外壳，PCBA与AC插脚之间使用两根线连接。

抽出内部PCBA模块。

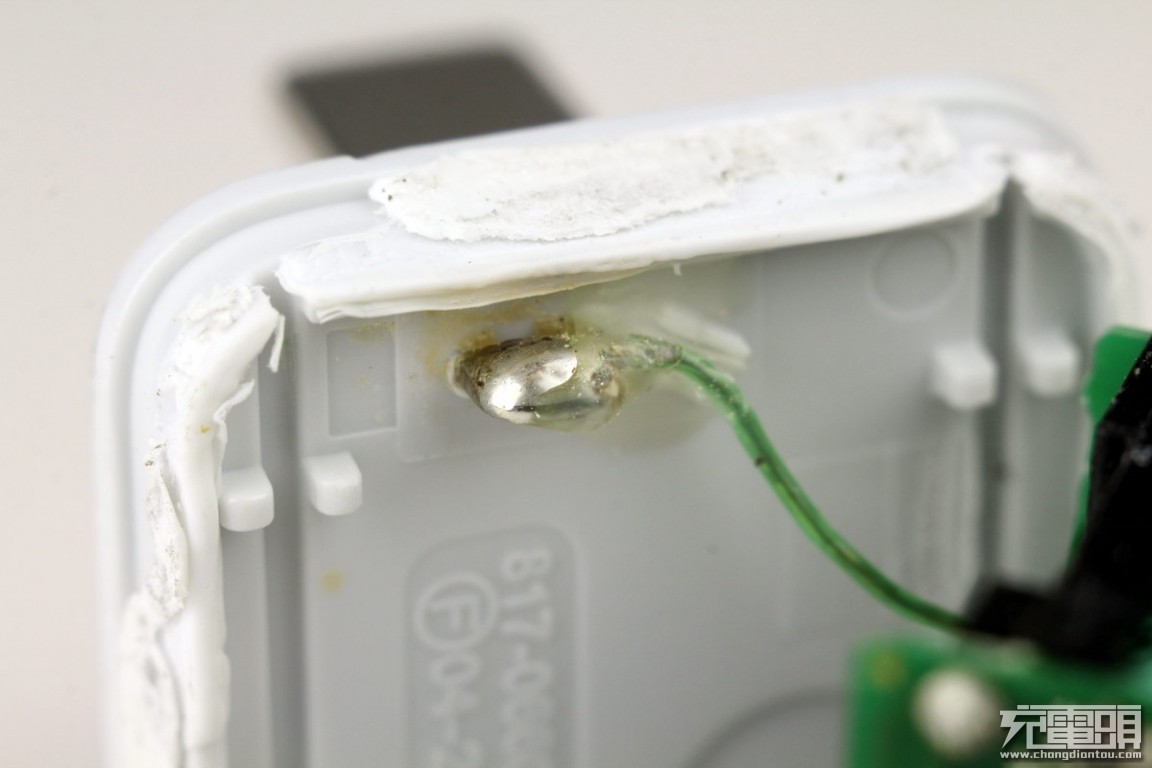

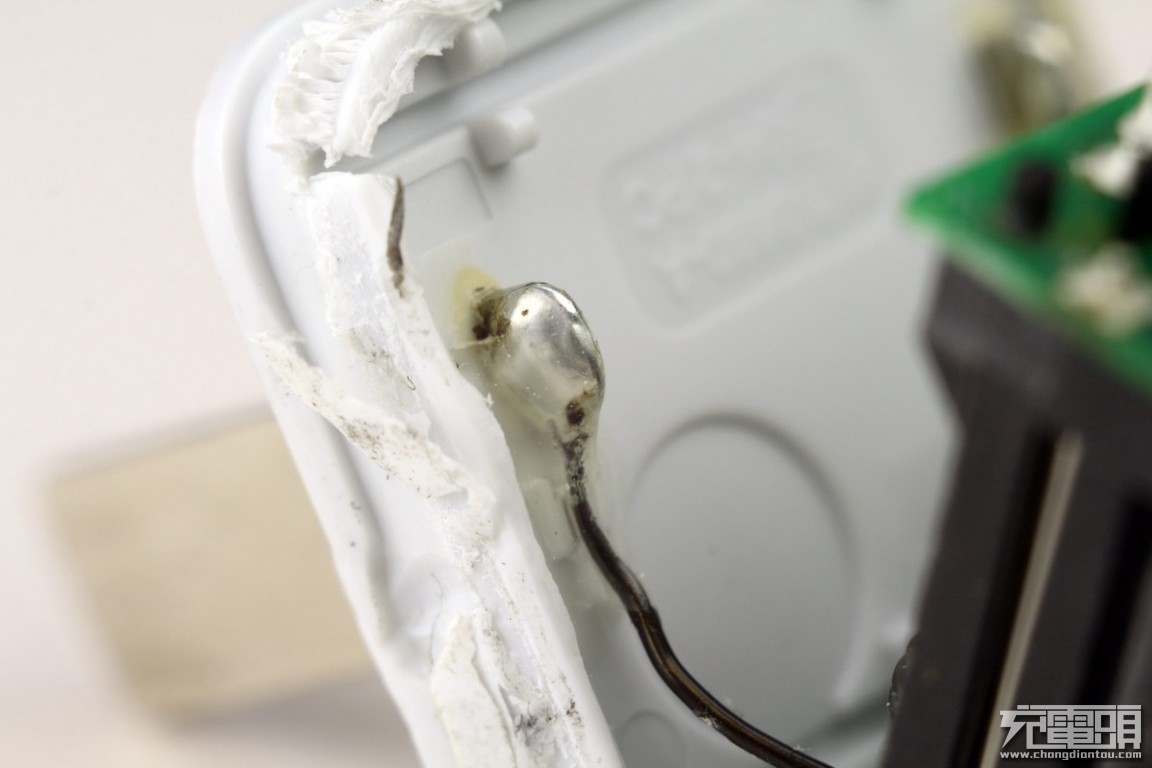

导线与AC插脚的焊接处使用胶水加固。

另外一根导线同样有胶水固定。

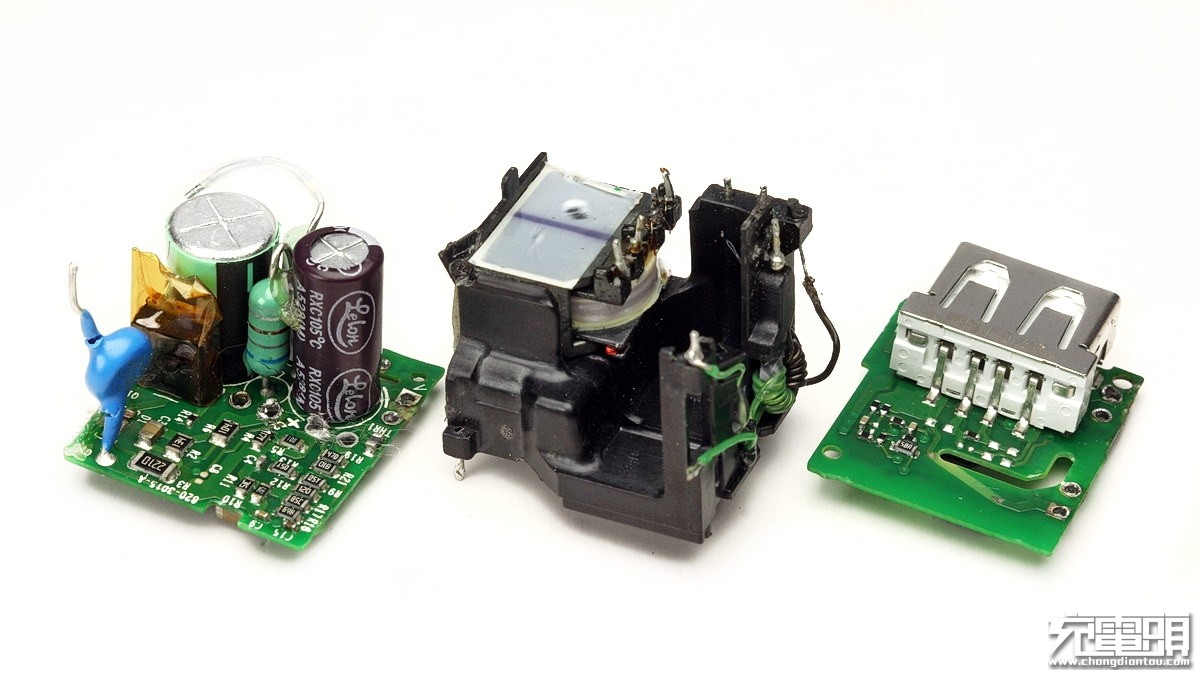

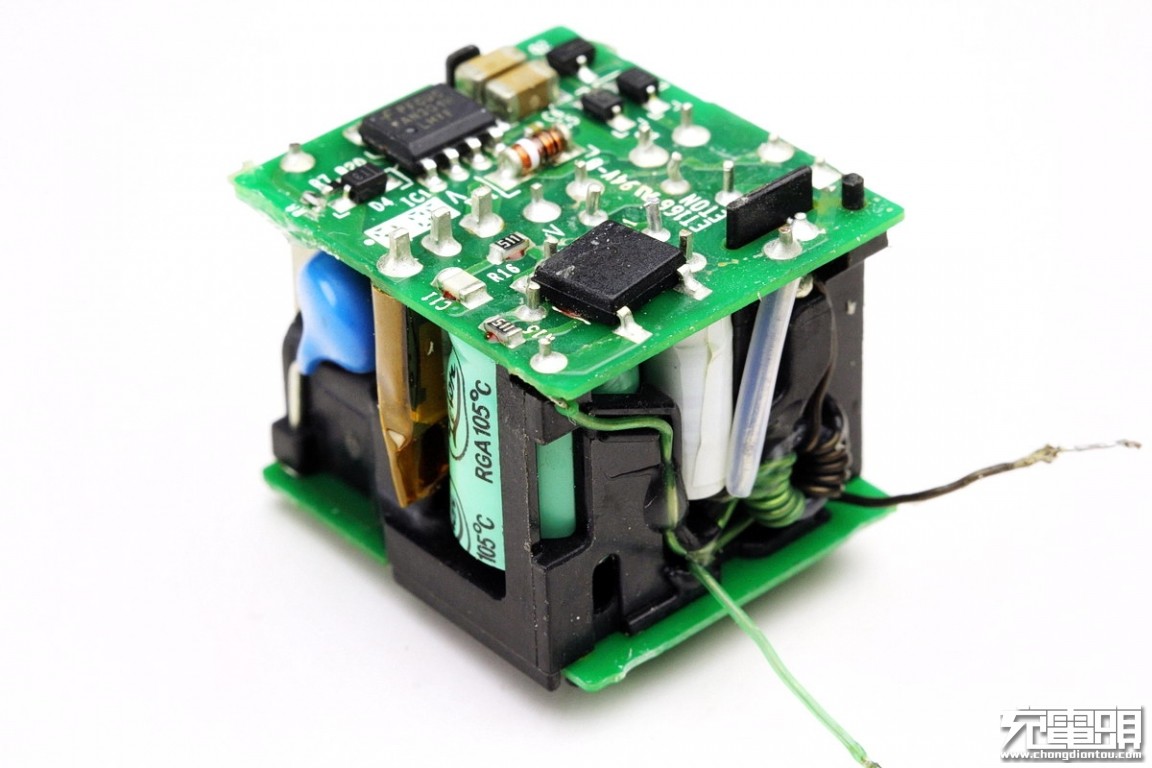

充电器内部使用两块PCB板，中间为塑料骨架绝缘支撑。

PCB板之间的元器件布局非常紧密，空间利用率很高。

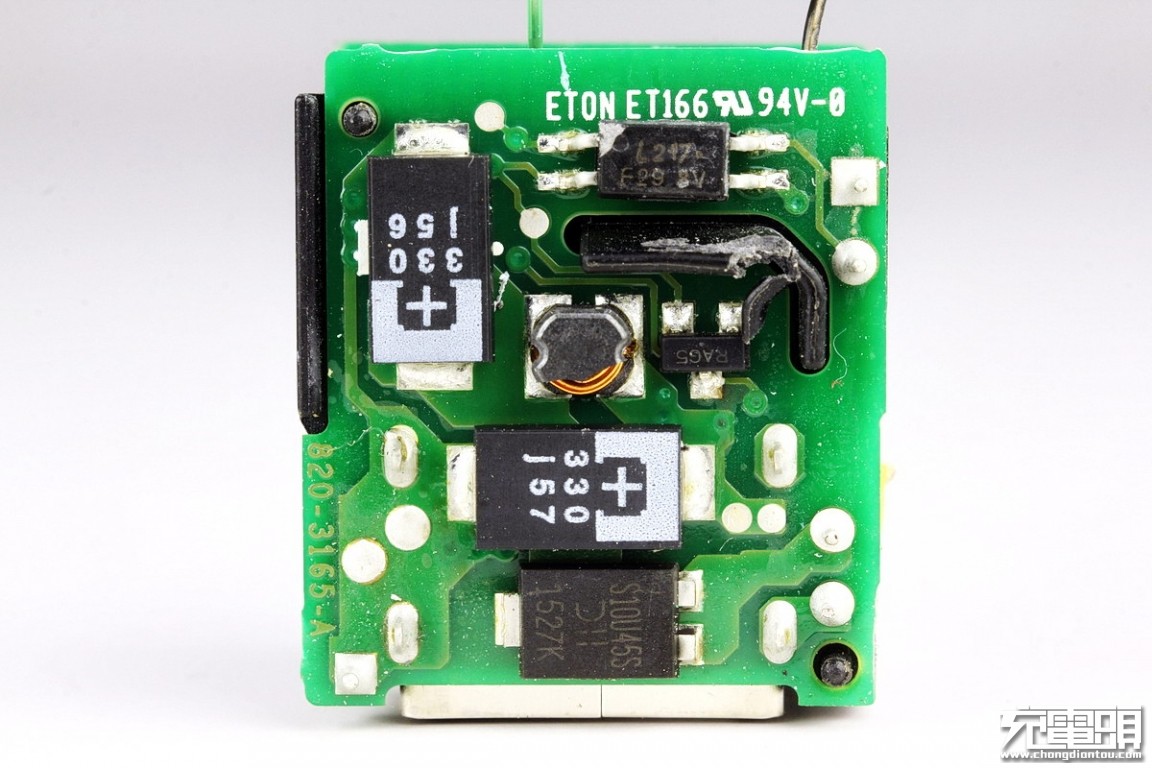

输出电感加两颗三洋POSCAP 330μF 6V贴片电容滤波，肖特基整流，光耦反馈。 初级次级之间隔离，下方是一个来自DIODES的肖特基整流二极管，型号S10U45S。

另外一块PCB板上是PWM控制器和整流桥。

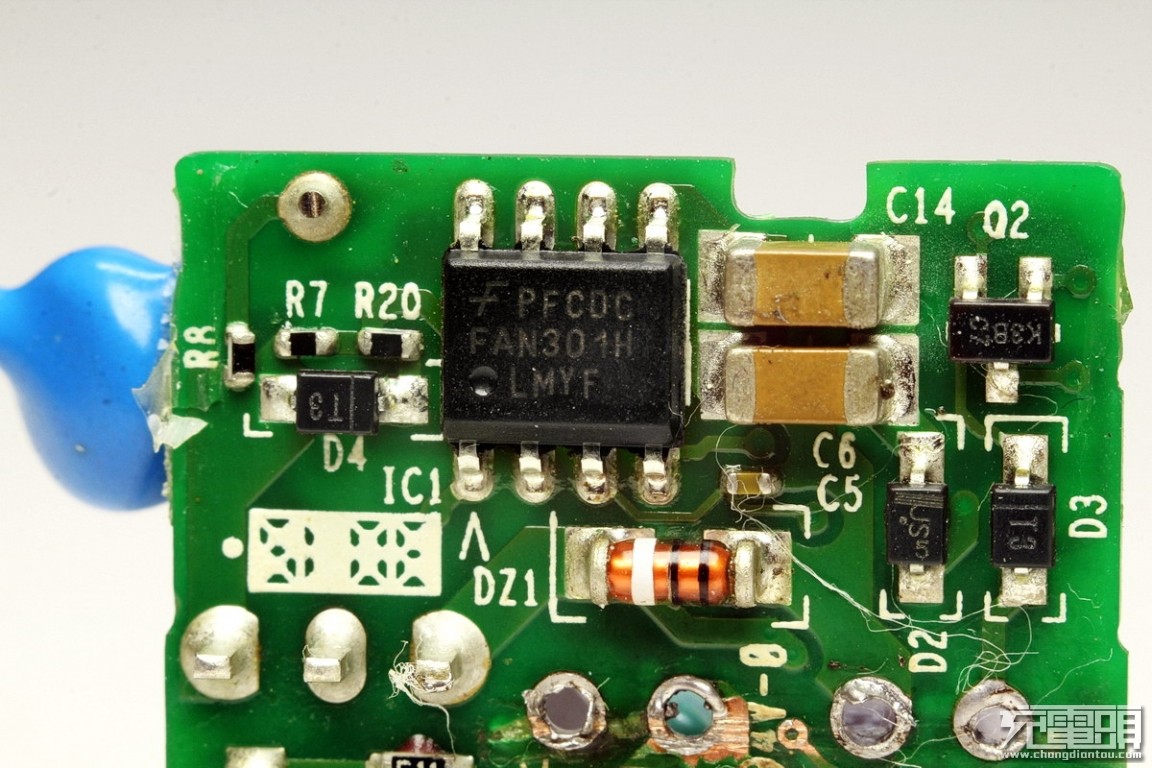

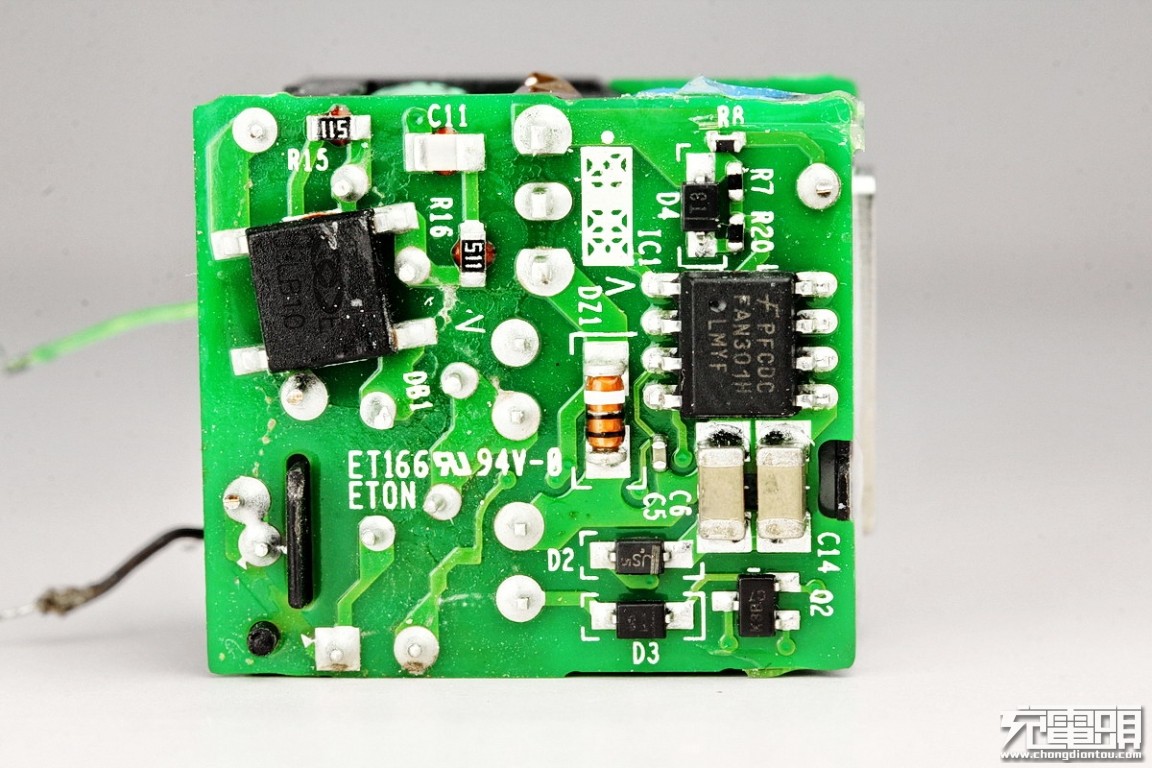

初级PWM控制器来自仙童，型号FAN301H。

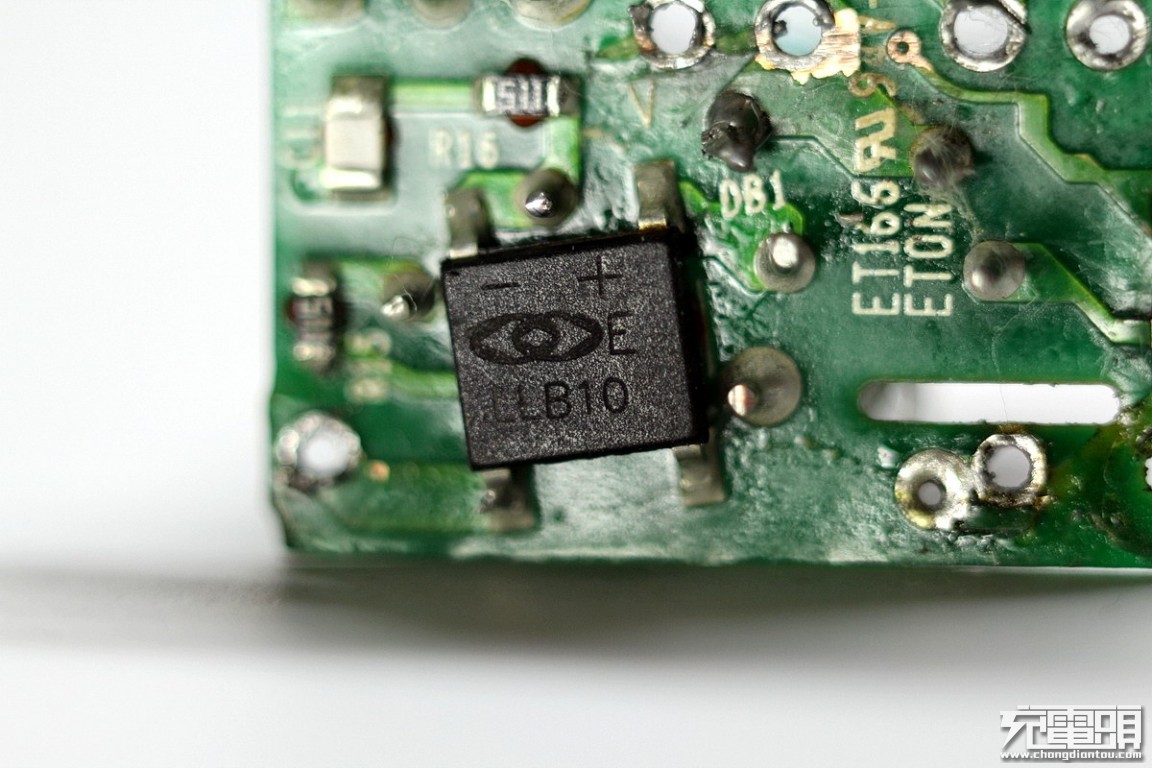

输入端整流桥。

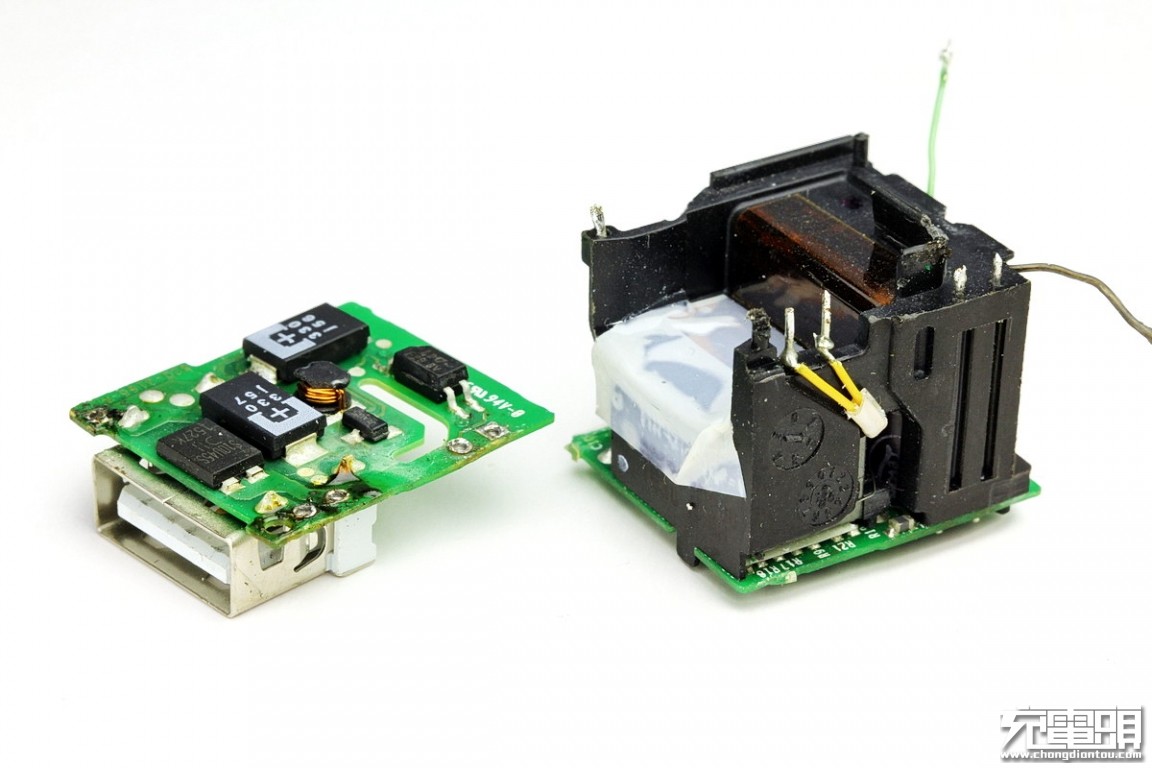

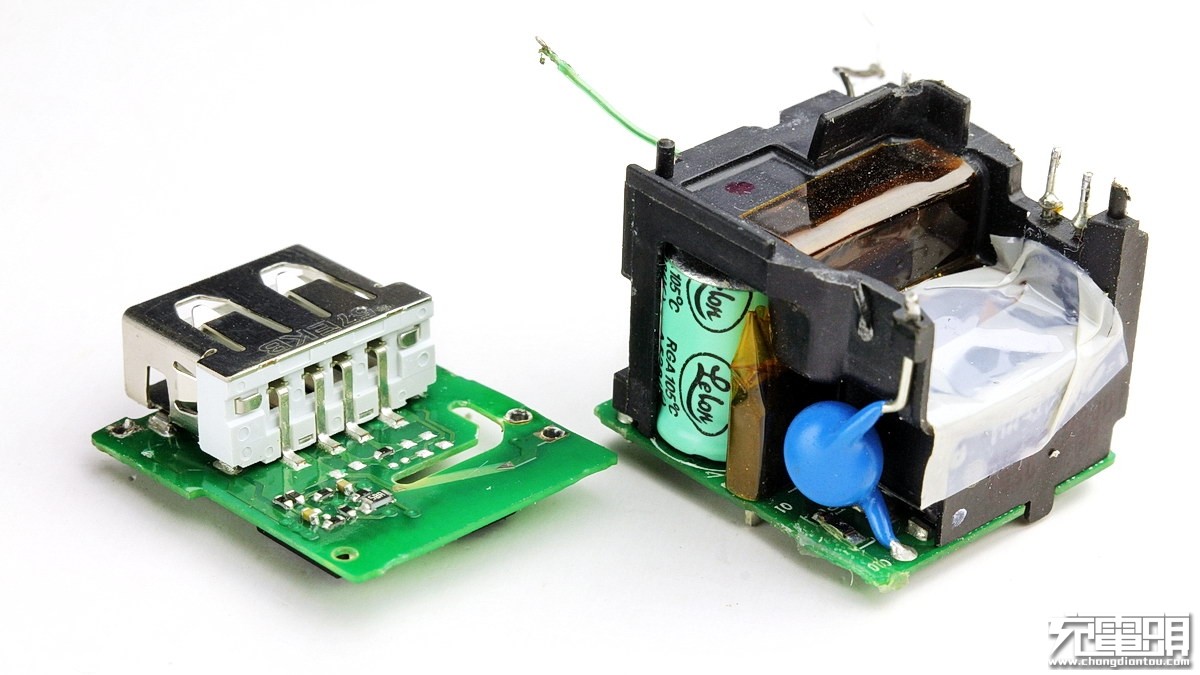

使用电烙铁拆开其中一块次级PCB板。

USB-A输出接口母座固定这块PCB板上，蓝色Y电容横跨初次级，解决输出干扰问题。

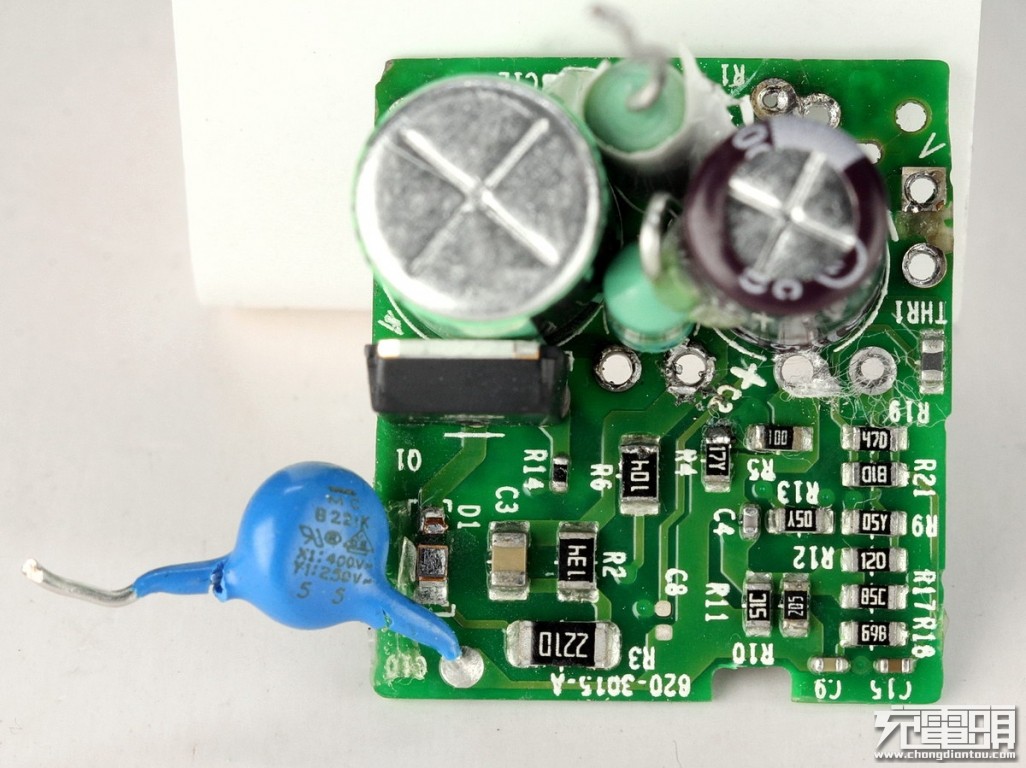

继续拆下另外一块PCB板，上面有电容、初级主控开关MOS管等元器件，变压器与塑料骨架胶水固定。

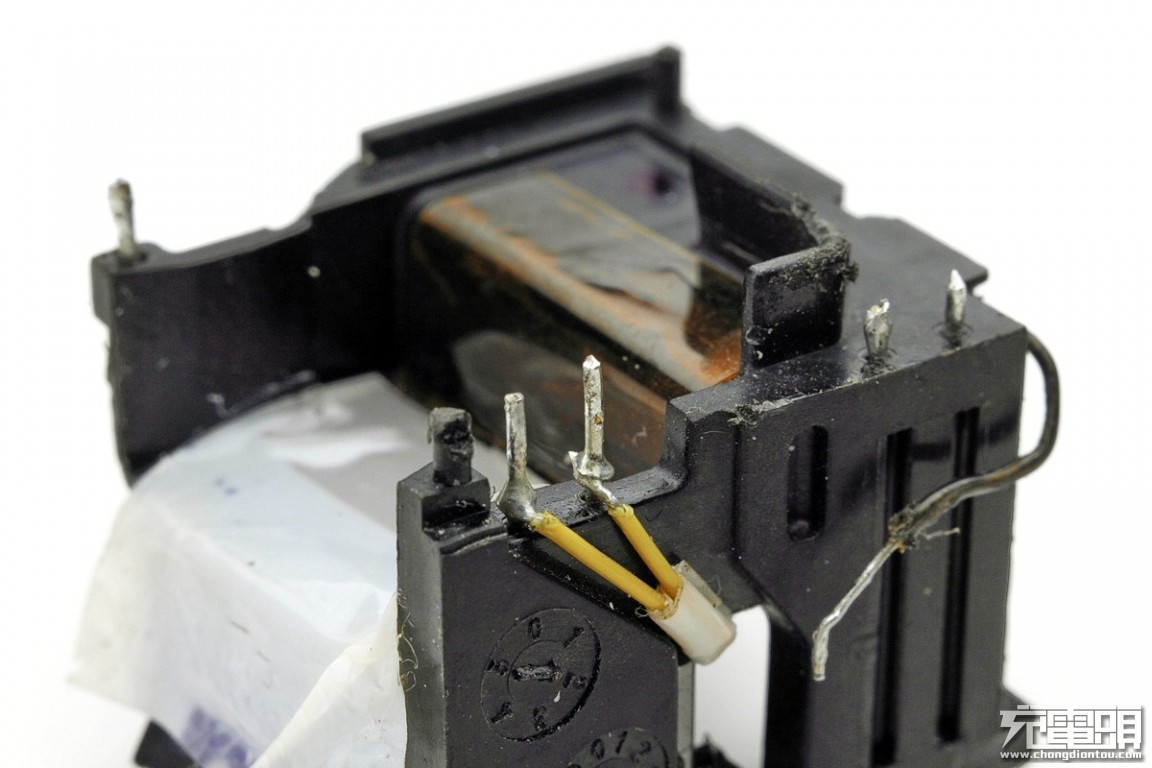

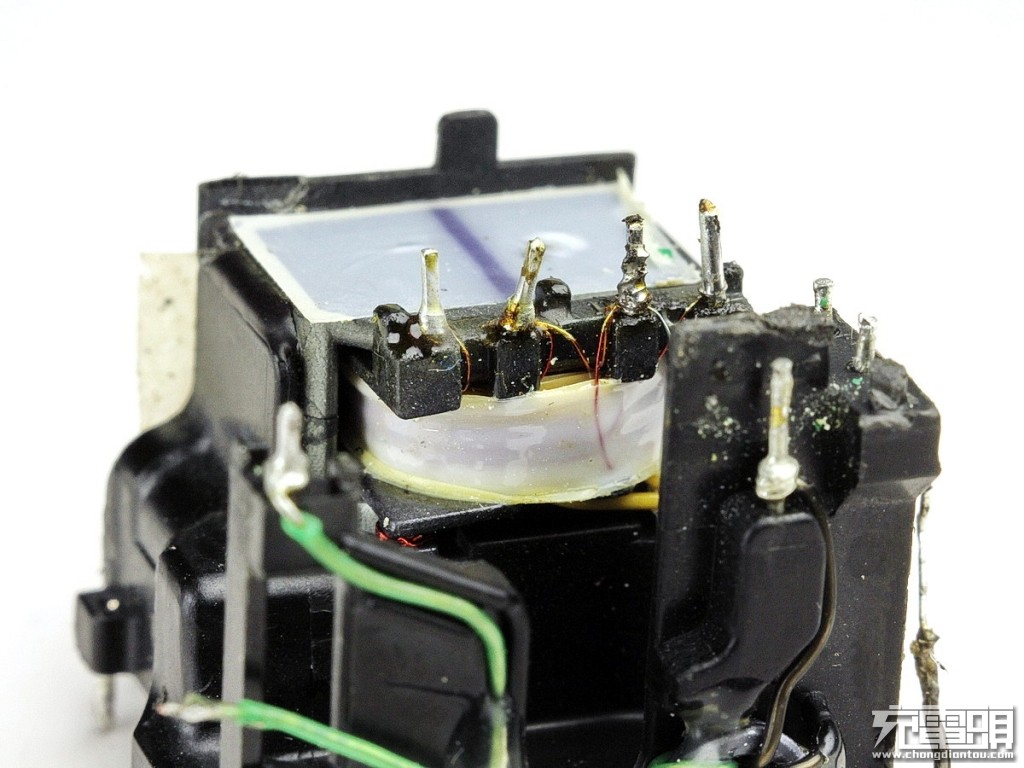

变压器使用绝缘胶带缠绕。

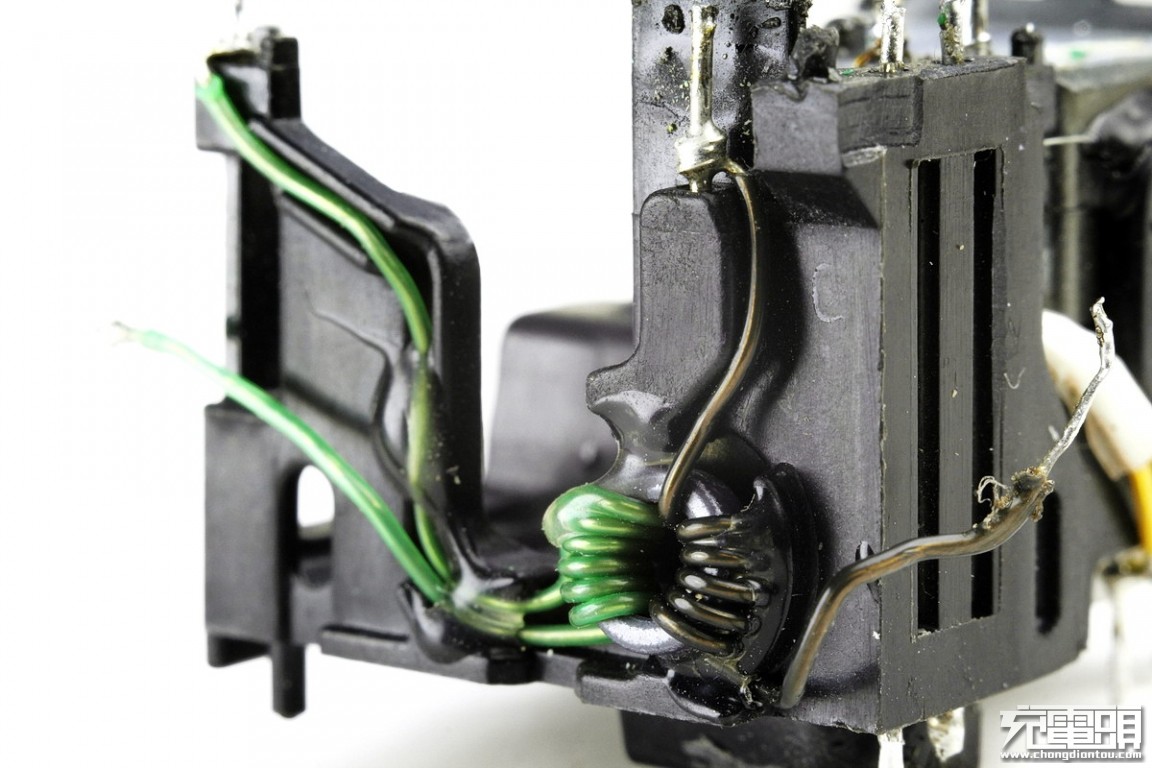

共模电感线圈使用胶水固定在塑料骨架上。

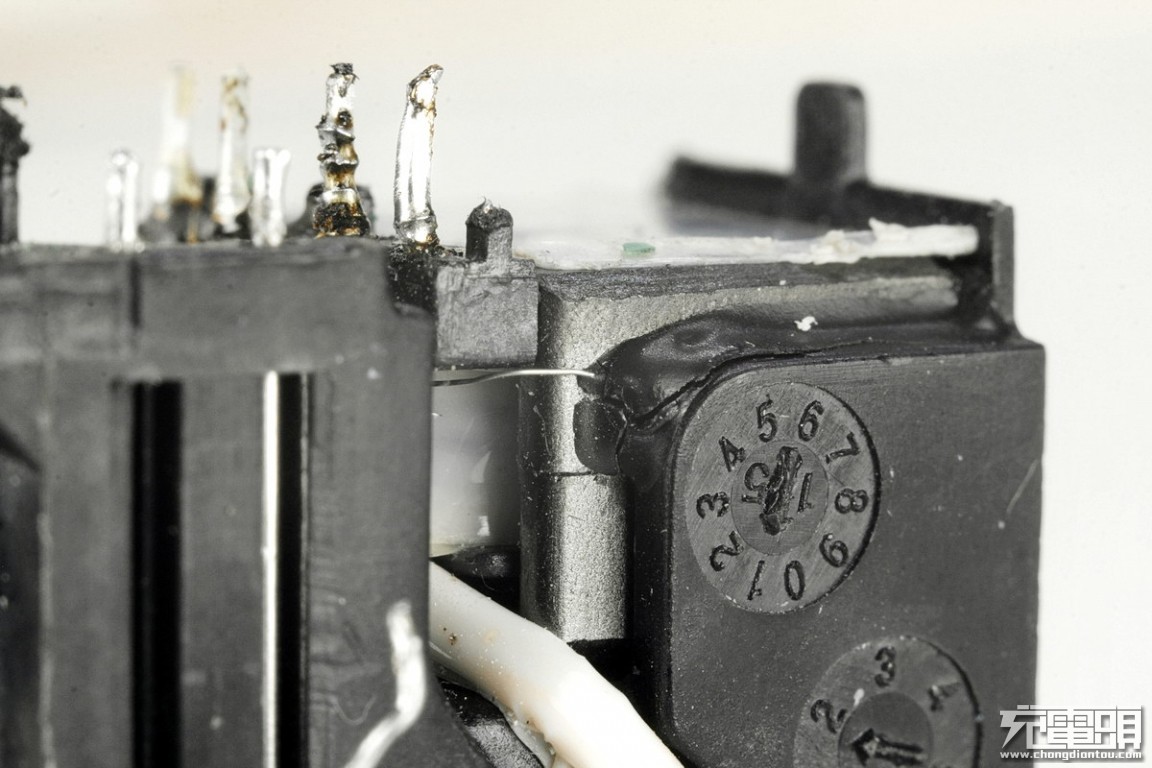

模具日期为2015年。

次级侧为两根引脚。

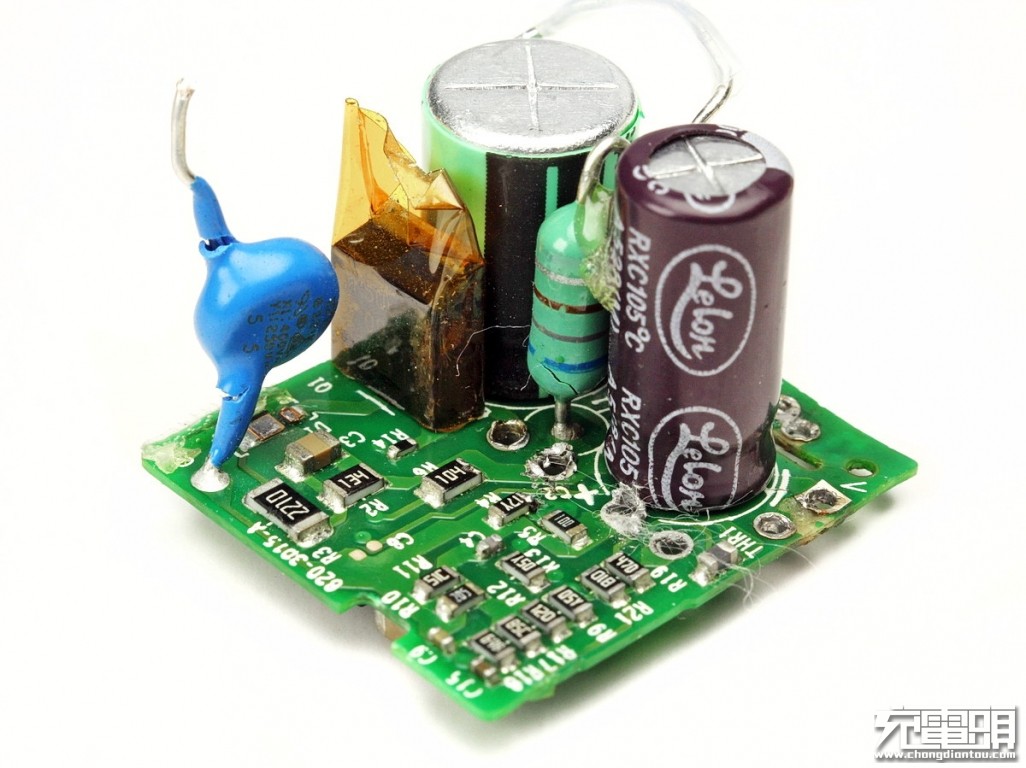

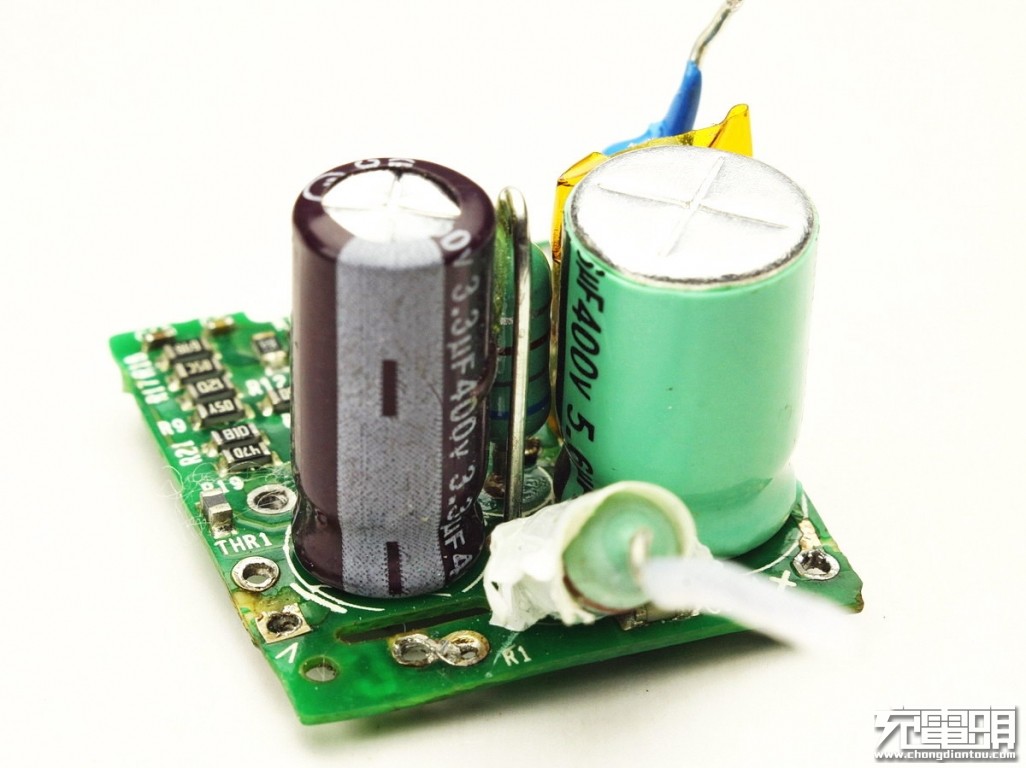

深紫色立隆电解电容。

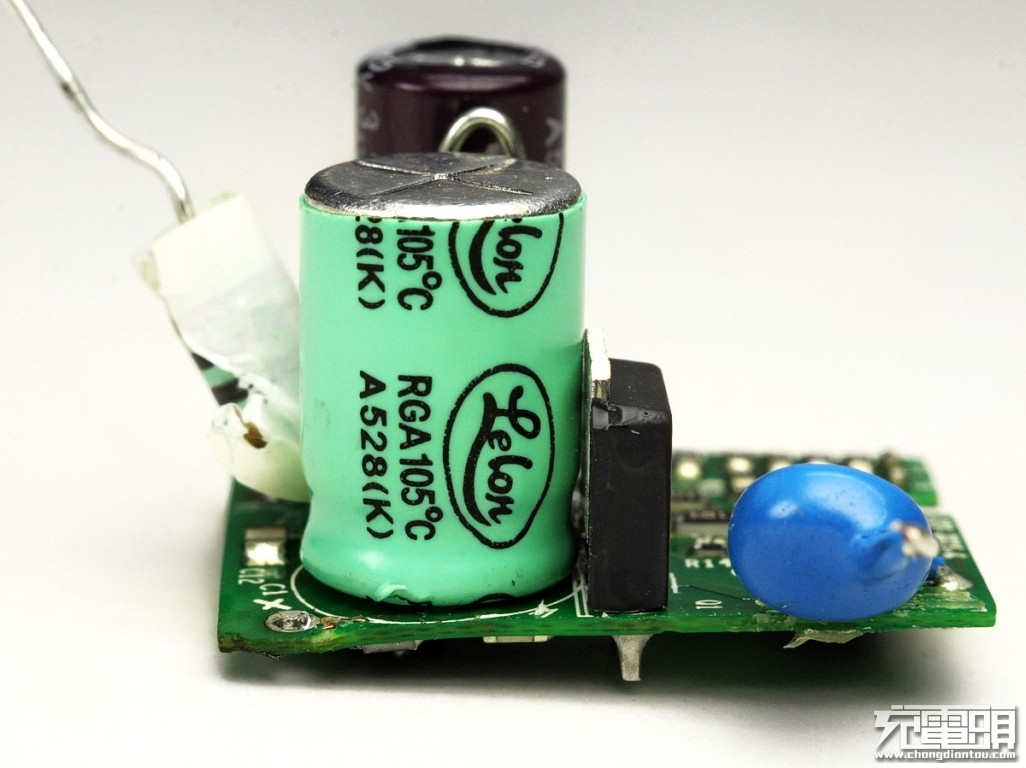

这边同样是一颗立隆电解电容，耐热105℃。

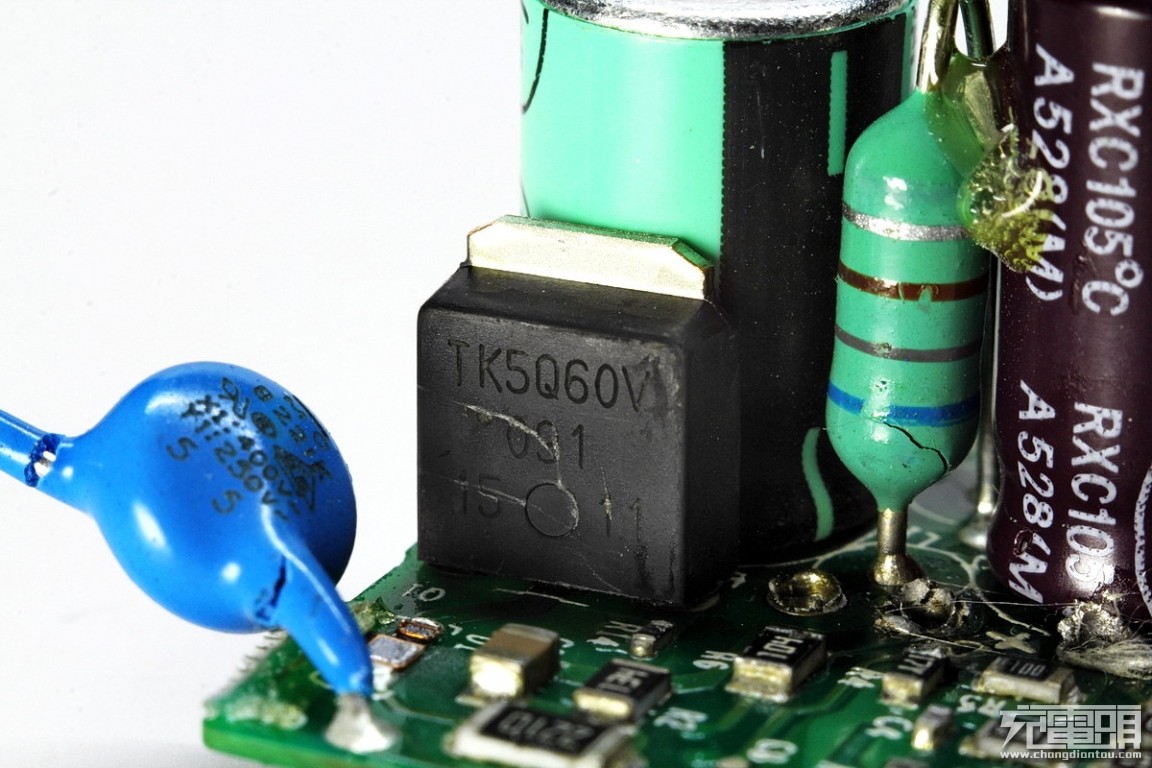

初级东芝开关管，丝印“TK5Q60V”。

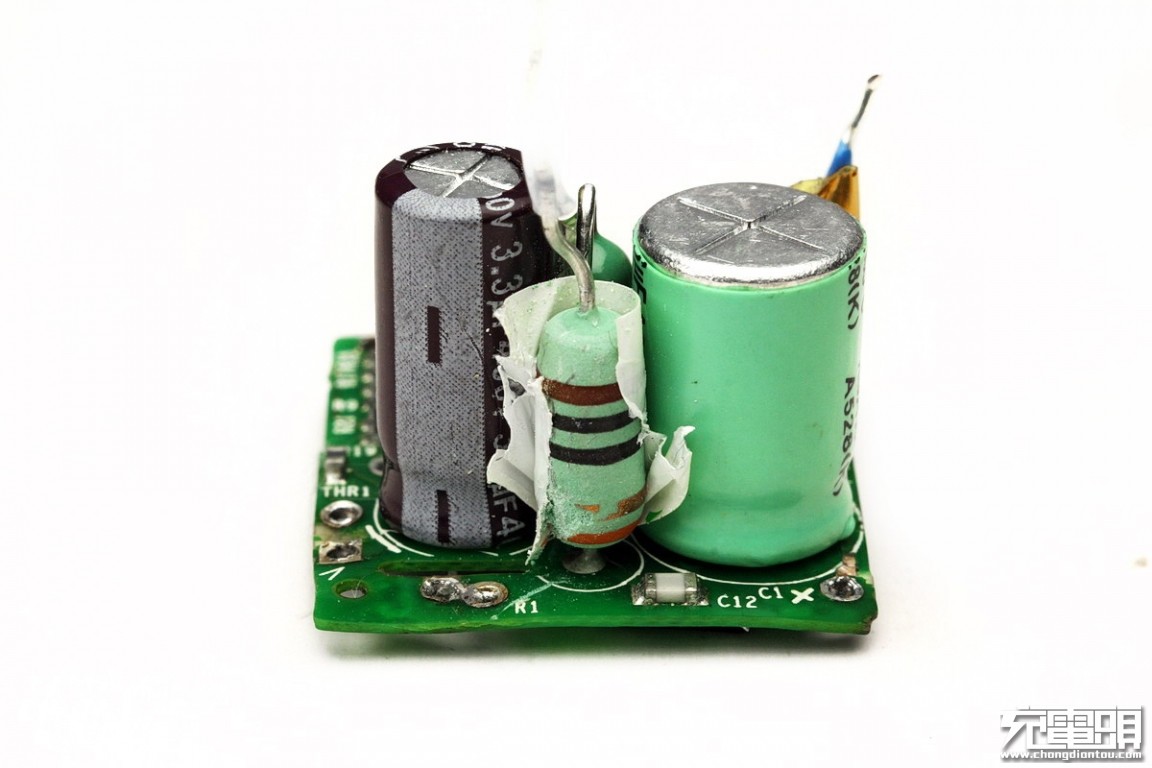

热缩管内部是一颗保险电阻，起到保险丝功能。

3.3μF与5.6μF电容并联。

蓝色Y电容特写。

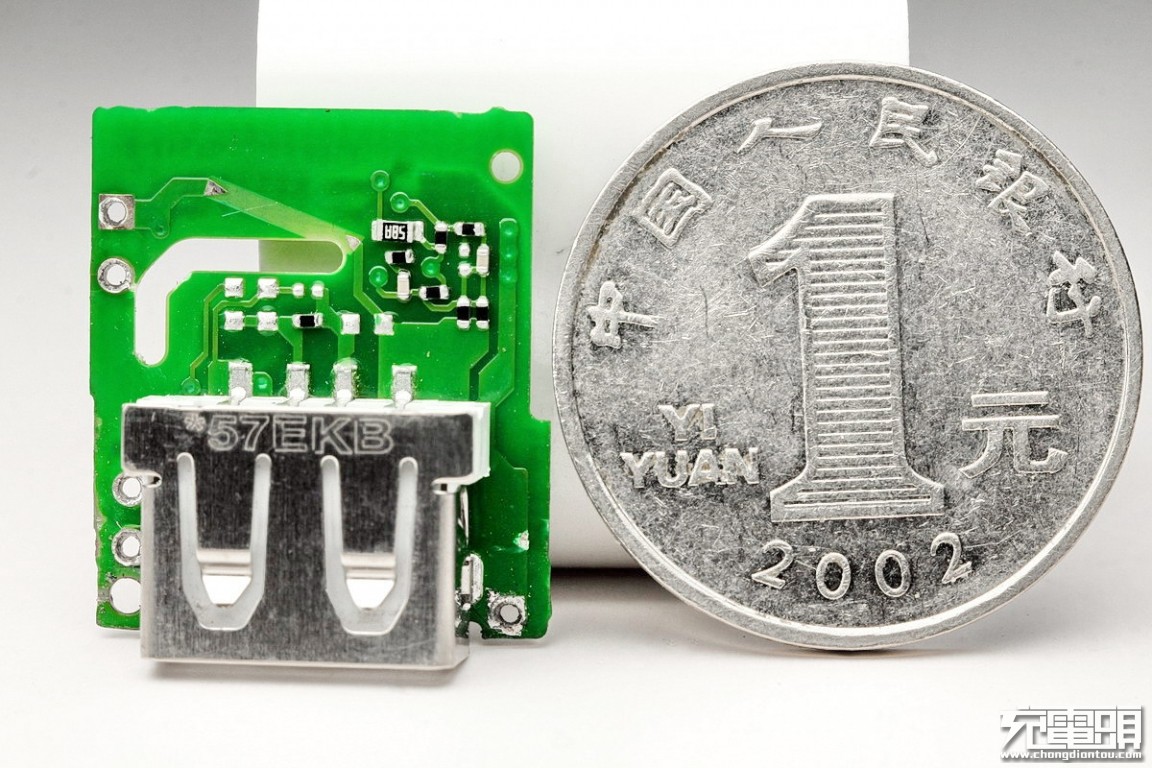

USB-A接口母座上丝印“57EKB”。

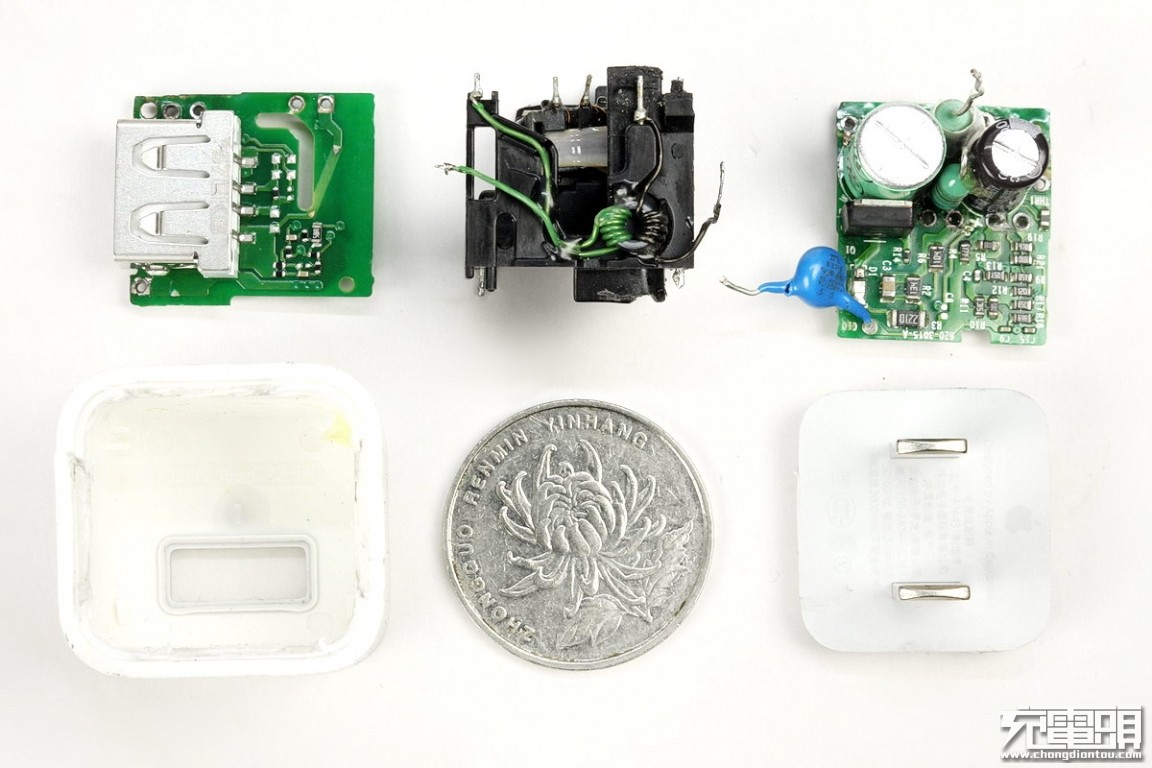

拆解全家福

充电头网拆解总结

苹果国行5W充电器内部结构和用料基本与此前拆解的美规5W充电器一致，充电器体积小巧，做工非精致，使用两块PCBA组成一个完整的变压输出系统，空间利用率很高。
